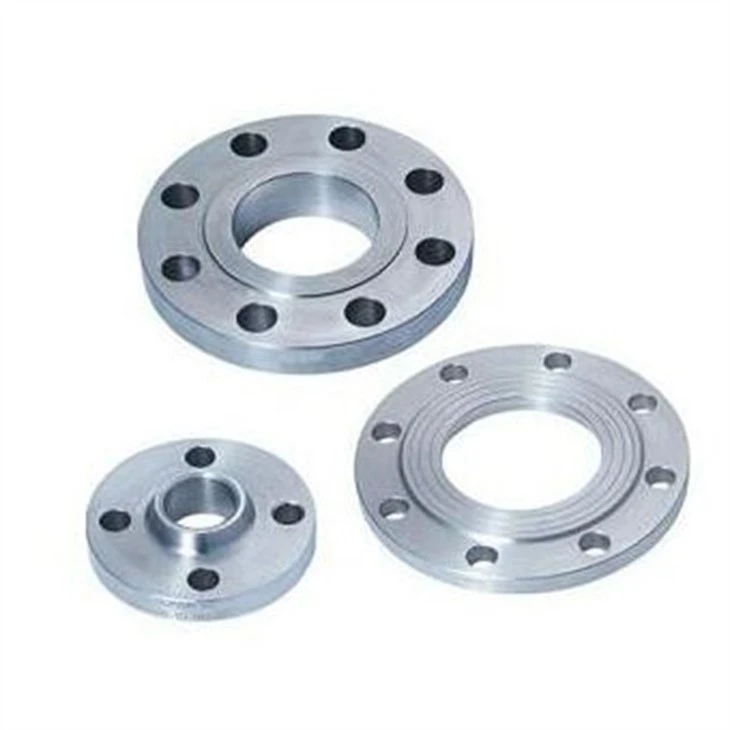

Ugljični čelik sa prirubnicom

✔ Standard: ASME/ANSI B16.9
✔ Ocjena: WPB

Pošaljite upit

Chat Sada

Uvod u proizvod

opis proizvoda

Jedna takva vrsta prirubnice koja se obično sastoji od ugljičnog čelika je prirubnica od ugljičnog čelika. Ova tvar nudi kvalitete uključujući otpornost na koroziju, izvanrednu izdržljivost i završnu obradu proizvoda. Dolaze u raznim oblicima.

Specifikacija proizvoda

PRIRUBNICA VRATA ZA ZAVARIVANJE

Standard: ASME/ANSI B16.9

Ocjena: WPB

NPS	OD	ID	Debljina	Jedinična težina
inch	mm	mm	mm	kgs
1/2	89	21.3	11.5	0.5
3/4	99	26.9	13	0.7
1	108	33.7	14.5	1.1
1 1/4	117	42.4	16	1.5
1 1/2	127	48.3	17.5	1.8
2	152	60.3	19.5	2.7
2 1/2	178	73	22.5	4.4
3	190	88.9	24	5.2
3 1/2	216	101.6	24	6.4
4	229	114.3	24	7.5
5	254	141.3	24	9.2
6	279	168.3	25.5	11
8	343	219.1	29	18.3
10	406	273	30.5	25
12	483	323.9	32	39
14	533	355.6	35	51
16	597	406.4	37	60
18	635	457	40	71
20	698	508	43	88
24	813	610	48	119

BLIND FLANGE

Standard: ASME/ANSI B16.9

Ocjena: WPB

NPS	OD	ID	Debljina	jedinična težina
inch	mm	mm	mm	kgs
1/2	89	21.3	11.5	0.4
3/4	99	26.9	13	0.7
1	108	33.7	16	0.9
1 1/4	117	42.4	16	1.3
1 1/2	127	48.3	17.5	1.6
2	152	60.3	19.5	2.6
2 1/2	178	73	22.5	4.1
3	190	88.9	24	5
3 1/2	216	101.6	24	6.4
4	229	114.3	24	7.1
5	254	141.3	24	9
6	279	168.3	25.5	12
8	343	219.1	29	21
10	406	273	30.5	30
12	483	323.9	32	45
14	533	355.6	35	59
16	597	406.4	37	79
18	635	457	40	97
20	698	508	43	124
24	813	610	48	188

SLIP ON FLANGE

Standard: ASME/ANSI B16.9

Ocjena: WPB

NPS	OD	ID	Debljina	jedinična težina
inch	mm	mm	mm	kgs
1/2	89	22.5	11.5	0.4
3/4	99	28	13	0.7
1	108	34.5	14	0.8
1 1/4	117	43.5	16	1.1
1 1/2	127	49.5	17.5	1.4
2	152	62	19.5	2.2
2 1/2	178	73	22.5	3.6
3	190	90.5	24	4.1
3 1/2	216	103.5	24	5.2
4	229	116	24	5.6
5	254	144	24	6.3
6	279	170.5	25.5	7.5
8	343	221.5	29	12.6
10	406	276.5	30.5	18.5
12	483	327	32	28
14	533	359	35	36
16	597	410.5	37	46
18	635	462	40	50
20	698	513	43	64
24	813	616	48	89

NAVOJNA FLANGE

Standard: ASME/ANSI B16.9

Ocjena: WPB

NPS	OD	ID	Debljina	jedinična težina
inch	mm	mm	mm	kgs
1/2	89	21.3	11.5	0.4
3/4	99	26.9	13	0.7
1	108	33.7	14.5	0.9
1 1/4	117	42.4	16	1.2
1 1/2	127	48.3	17.5	1.5
2	152	60.3	19.5	2.3
2 1/2	178	76.1	22.5	3.7
3	190	88.9	24	4.2
3 1/2	216	101.6	24	5.3
4	229	114.3	24	5.9
5	254	141.3	24	7
6	279	168.3	25.5	8.4
8	343	219.1	29	13
10	406	273	30.5	17.8
12	483	323.9	32	29.5
14	533	355.6	35	39
16	597	406.4	37	47
18	635	457	40	50
20	696	508	43	68
24	813	610	48	93

Popularni tagovi: ugljični čelik sa prirubnicom
